| Place of Origin: | CHINA |
| Marka adı: | SIMO BLOWER |
| Sertifika: | CE |
| Model Number: | 5-60 |

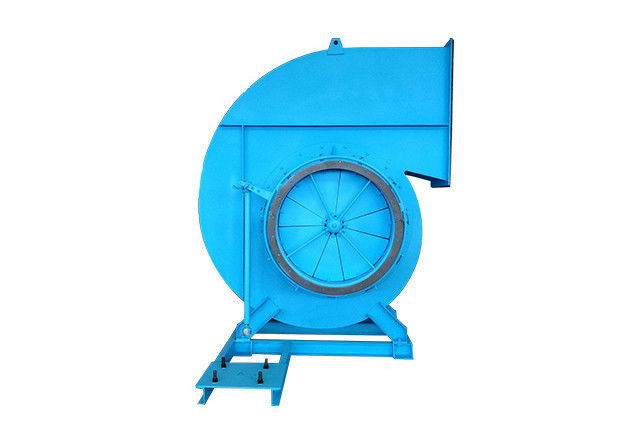

5-06 serisi fan, termal enerji santrallerinde 2-670t/h buhar kazanının besleme sisteminde kullanılabilir.Ayrıca sıvı yatak fırının yüksek basınçlı baş performans parametrelerinin gereksinimlerini karşılayabilir.
Bu seri fanlar toz temizleme, maden havalandırma ve genel havalandırma sistemleri için de kullanılabilir.ve indüklü taslak fanı duman gazı veya yabancı parçacık içeren gazı gönderir.
Kirlilik konsantrasyonu 200 mg/m3'den az olduğunda dört yıldan fazla süre kullanılabilir.
Çok fazla kirlilik içerirse, kullanılabilir, ancak hizmet ömrünü kısaltacaktır.
İndüklü çekim fanının maksimum çalışma sıcaklığı 250°C'yi geçmemelidir.
Fanın performansı, fan akışı, tam basınç, spindle hızı, şaft gücü ve verimlilik gibi parametrelerle ifade edilir.
1İndirici:
12 parça geriye doğru hava kanatları kanatların kullanılması nedeniyle, fanın yüksek verimliliği garanti edilir.Düşük gürültü ve yüksek güçDöner statik ve dinamik denge ile düzeltilir, bu nedenle çalışma istikrarlıdır. Aynı makine numarasının zorlu çekim fanı ve indüksiyonlu çekim fanı aynı döner yapısına sahiptir.
2- Hücre:
Kaplama sıradan çelik levhalarla kaynaklanmış bir volut.
Tek bir emici fanın kılıfı üç farklı formda yapılır: No. 8 ila 12 kılıfı bütünleşik bir yapıya dönüştürülür ve sökülmez; No.14 ile 16 kapak iki açık yapıya yapılır.No. 18~29.5 kabuk üç açık yapıya yapılmıştır.
İndüklü çekim fanı ve volute plakaları aşınmayı önlemek için uygun şekilde kalınlaştırılır.
3Giriş:
Bir araya gelen ve akımlı hava girişi, bir tek yapıya dönüştürülür ve fanın giriş tarafına bağlanır.
4Düzenleme kapısı:
Havalandırmanın akışını düzenleyen, hava girişinin önüne aksel olarak monte edilmiş bir cihaz. Düzenleme aralığı 0° (tamamen açık) ila 90° (tamamen kapalı) arasındadır.
5Transmisyon parçaları:
Nakil bölümünün ana ocağı yüksek kaliteli çelikten yapılmıştır ve 5-51 serisi fanların hepsi rulo rulmanlarından yapılmıştır.
| Seri numarası. | 5-06 serisi | Özellik seçimi | |||||
| Normal. | korozyona karşı | aşınmaya dayanıklı | Yüksek sıcaklık | Patlama karşıtı | Yorumlar | ||
| Performans | İndirici çapı | 400-2500 mm | |||||
| Dönüş hızı | ≤ 3000 rpm | ||||||
| Basınç aralığı | 1567-5764Pa | ||||||
| Akış aralığı | 2470-377586 m3/s | ||||||
| Yapı | Bıçak tipi | Arka, Düz, Aerofoil tipi | |||||
| Sürücü desteği | SWSI ((Tek Genişlik, Tek Giriş), DWDI ((Çifte Genişlik, Çift Giriş), Overhang tipi | ||||||
| Yağlama yöntemi | Yağ banyosu yağlama, yağlama, yağlama yağ istasyonu | Belirlenebilir | |||||
| Soğutma yöntemi | Hava soğutması, Su soğutması, Yağ soğutması | Belirlenebilir | |||||
| Sürülen mod | Doğrudan tahrik, Koplama tahrik, Kemer tahrik | Belirlenebilir | |||||
| Gaz bileşimi | Gaz sıcaklığı | Normal. | Müşteri isteği | Müşteri isteği | ≥ 250°C | Müşteri isteği | |
| gaz Karakteristik | Temiz gaz | Koroziv gaz | Parçacık toz | Yüksek sıcaklık gazı | Yanıcı gaz, patlayıcı gaz | ||
| Sistem yapılandırması | Motor markası | Çinli ünlü markalar ABB, Siemens, WEG vb. | Belirlenebilir | ||||
| İndirici | Yüksek kaliteli karbon çelik | FRP, paslanmaz çelik, kauçuk kaplama | Kullanıma dayanıklı katman veya kullanıma dayanıklı kaplama, seramik yama | Yüksek sıcaklıklı yüksek kaliteli alaşımlı çelik | FRP, Alüminyum alaşımı | Belirlenebilir | |
| Hava giriş koni | Yüksek kaliteli karbon çelik | FRP, paslanmaz çelik, kauçuk kaplama | Yüksek kaliteli karbon çelik | Yüksek kaliteli karbon çelik | Yüksek kaliteli karbon çelik | Belirlenebilir | |
| Kaplama | Yüksek kaliteli karbon çelik | FRP, paslanmaz çelik, kauçuk kaplama | Yüksek kaliteli karbon çelik | Yüksek kaliteli karbon çelik | Yüksek kaliteli karbon çelik | Belirlenebilir | |
| Hava damper | Yüksek kaliteli karbon çelik | FRP, paslanmaz çelik, kauçuk kaplama | Yüksek kaliteli karbon çelik | Yüksek kaliteli karbon çelik | Yüksek kaliteli karbon çelik | Belirlenebilir | |
| Ana şaft | Yüksek dayanıklılıklı karbon çelik, Alaşımlı yapı çelik | Belirlenebilir | |||||
| Yükleme | ZWZ, SKF, FAG, NSK | Belirlenebilir | |||||
| Taşıyıcı koruma | Çelikten | ||||||
| Temel vidalar | GB799-1988 | ||||||
| Seçenek parçaları | Sistem taban çerçevesi, Koruyucu tarama, Silencer, Giriş ve Çıkış esnek bağlantıları, Giriş ve Çıkış karşı flens, Hava damper, Elektrikli aktüatör, Şok emici, Diyafragma bağlantısı,Sıvı koplamaMotor yağmur kapağı, sıcaklık sensörü, titreşim sensörü, yumuşak başlangıç, inverter, özel elektrikli motor, sistem izleme aracı. | ||||||
Uygulamalar:
