| Menşe yeri: | Henan Çin |
| Marka adı: | SIMO |
| Sertifika: | CE, ISO9001:2008,TUV |
| Model numarası: | SIMO Fan 6-03 |

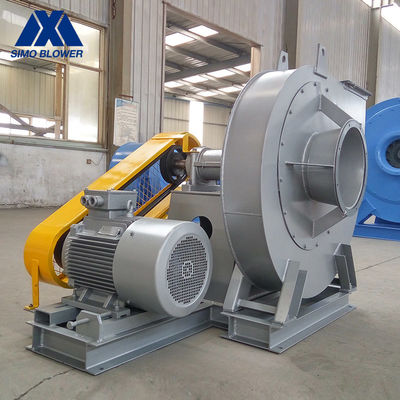

Endüstriyel Yüksek Sıcaklık Fırını Kok Fırını Paslanmaz Çelik Santrifüj Fan
Tanıtım
6-30 serisiEndüstriyel Yüksek Sıcaklık Fırını Kok Fırını Paslanmaz Çelik Santrifüj Fanyüksek verimlilik, düz performans eğrisi, aşınma direnci ve çalışma kararlılığı özelliklerine sahiptir.
Endüstriyel Yüksek Sıcaklık Fırını Kok Fırını Paslanmaz Çelik Santrifüj Fanmükemmel performansa sahiptir ve yüksek basınç verebilir.
Normal sıcaklıkta veya yüksek sıcaklıkta yanıcı olmayan gazları, partikülleri, tozları, döküntüleri, lifli malzemeleri vb. taşımak için kullanılabilir.
Santrifüj fanlar, büyük toz giderme sistemleri, endüstriyel kükürt giderme ve denitrifikasyon, büyük endüstriyel kazan sistemleri, büyük endüstriyel döner fırınlar ve kalsinasyon fırını sistemleri ve mineral toz sinterleme (sinterleme makineleri) gibi büyük ölçekli endüstriyel sistemlerde yaygın olarak kullanılmaktadır.
Santrifüj fan çarkı, fanın kararlı çalışmasını sağlamak için yüksek standartta dinamik balans ayarına tabi tutulur.
Bileşenler arasında parazit olmadığından emin olmak için üretim tamamlandıktan sonra montajı test edin.
Yerinde düzenleme ve rehberlik hizmetleri sağlayın.
Teknik veri
|
ÜRÜN PARAMETRELERİ
|
|||
|
Santrifüj FanBaşvuru
|
Hava sıcaklığı | Normal sıcaklıkta hava, Sıcak hava | |
| Hava bileşimi | Temiz hava, Tozlu hava, Aşındırıcı gaz, Yanıcı gaz, Toz malzemeler, Hafif parçacıklı malzemeler | ||
|
Santrifüj FanVerim
|
çark çapı | 500~900 | mm |
| ana milin hızı |
1500~2400 |
rpm | |
| Basınç aralığı | 187~5482 | baba | |
| Akış aralığı | 2240~17300 | m3/sa | |
|
Santrifüj FanYapı
|
Bıçak ağzı | Geriye | |
| çark desteği | SWSI (Tek Genişlik, Tek Giriş), Pervane sarkık. | ||
| aktarma organları | V-kayışı | atayabilir | |
| Yağlama | Yağ banyolu yağlama | ||
| Rulman soğutma | Hava soğutma, Su soğutma, Yağ soğutma | ||
|
Santrifüj Fansistem
Yapılandırma |
Motor | ABB, SIEMENS, WEG, TECO, SIMO, Çin markası… |
atayabilir |
| çark | Q235, Q345, SS304, SS316, HG785, DB685... | ||
|
Gövde, Hava giriş konisi, Hava giriş damperi |
Q235, Q345, SS304, SS316, HG785, DB685... | ||
| Ana mil | 45# çelik (Yüksek mukavemetli karbon yapısal çelik), 42CrMo, Paslanmaz çelik... | ||
| Rulman | FAG, SKF, NSK, ZWZ… | ||
|
Santrifüj Fanİsteğe bağlı
Bileşenler |
Sistem temel çerçevesi, Koruyucu elek, Susturucu, Giriş ve Çıkış boru hattı kompansatörü, Giriş ve Çıkış flanşı, Damper, Elektrikli aktüatör, Amortisör izolatörü, Diyafram kaplini, Akışkan kaplini, Motor yağmurluğu, Sıcaklık sensörü, Titreşimli sensör, Yumuşak yol verici, İnvertör, Özel Elektrik Motoru, Sistem izleme cihazı, Yağlama sistemi, Üstten yağlama tankı vb. |
||
Avantajlar ve Özellikler
1.Endüstriyel Yüksek Sıcaklık Fırını Kok Fırını Paslanmaz Çelik Santrifüj Fandaha yüksek çıkış basıncı verebilir ve yüksek basınçlı ve yüksek sıcaklıklı gaz endüstriyel ortamlarını taşıma ihtiyacına uygun yüksek sıcaklık ortamında çalışabilir.
2. Müşteri performans gereksinimlerine göre özelleştirilmiş tasarım ve CFD teknolojisi ile optimize edilmiş, enerji tüketimi benzer modellerden daha düşüktür.
3. Çark ve ana mil malzemesi için, farklı çalışma koşulları sıcaklık ve çalışma hızı için yüksek mukavemetli karbon çeliği, düşük alaşımlı çelik, yüksek sıcaklık alaşımlı çelik, yüksek sıcaklık yüksek mukavemetli alaşımlı çelik seçeceğiz, böylece çark ve ana mil yüksek sıcaklıkta hala güvenilir gücü korur.
4. Tozlu gaz için az miktarda tozdan çok miktarda toza kadar her türlü çalışma koşulunu karşılayabiliriz.Özel işlemden sonra, bıçak yüzeyinin sertliği, çarkın ömrünü 3 kattan fazla uzatabilen HRC60 ~ 70'e ulaşabilir.
5. Bileşenler arasındaki orta derecede bağ sıkıdır ve sızdırmazlık performansı iyidir, bu da çıkış basıncının düşmemesini sağlar.
6. Tavlanmış işlemden sonra, çarkın akmamasını ve çatlamamasını sağlamak için kaynak sırasında oluşan yapının iç gerilimi tamamen ortadan kaldırılabilir.
7. Kaynak kusurları veya malzeme kusurları olmadığından emin olmak ve gücü sağlamak için çarkın kaynak dikişinde ve ana milinde ultrasonik kusur tespiti.
