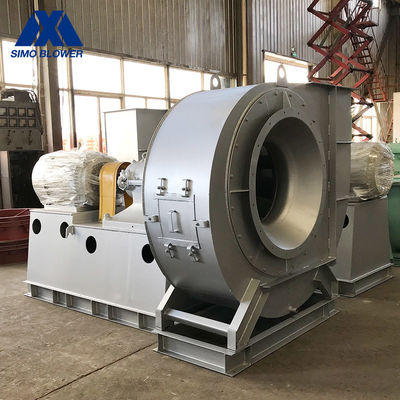

Atık Gaz Arıtımı İçin Verimli Endüstriyel Santrifüj Akış Fanı

Verimli Enerji Tasarruflu Endüstriyel Atık Gaz Arıtma Santrifüj Akış Üfleyici Fan

Giriş

5-06 serisi Santrifüj Akış Üfleyici Fan Termik santrallerde 2-670t / h buhar kazanının besleme sisteminde kullanılabilir, aynı zamanda akışkan yatak fırınının yüksek basınçlı kafa performans parametrelerinin gereksinimlerini de karşılayabilir.

Santrifüj Akış Fanı safsızlıkların konsantrasyonu 200 mg / m3'ten az olduğunda dört yıldan fazla kullanılabilir.

Çok fazla safsızlık içeriyorsa, kullanılabilir, ancak servis ömrünü kısaltır.

İndüklenen çekiş fanının maksimum çalışma sıcaklığı 250 ° C'yi geçmemelidir.

Fanın performansı fan akışı, tam basınç, iş mili hızı, şaft gücü ve verimlilik gibi parametrelerle ifade edilir.

Bu dizi Santrifüj Akış Üfleyici Fans can also be used for dust removal, mine ventilation and general ventilation systems. toz giderme, maden havalandırması ve genel havalandırma sistemleri için de kullanılabilir. The blower delivers air, and the induced draft fan delivers flue gas or gas containing foreign particles. Üfleyici hava verir ve indüklenen çekiş fanı baca gazı veya yabancı parçacıklar içeren gaz verir.

Teknik veri

Avantajları ve Özellikleri

1. Pervane:

12 pieces of backward aerofoil blades are welded between the Arc cone front plate and the flat shaped rear plate. Ark konisi ön plakası ve düz şekilli arka plaka arasına 12 adet geriye doğru aerofoil bıçağı kaynatılmıştır. Because of the use of airfoil blades, the fan is guaranteed to have high efficiency, low noise and high strength. Kanat kanatlarının kullanılması nedeniyle, fanın yüksek verimlilik, düşük gürültü ve yüksek mukavemete sahip olması garanti edilir. The impeller is corrected by static and dynamic balance, so the operation is stable. Pervane statik ve dinamik balans ile düzeltilir, böylece çalışma sabittir. Forced draught fan and induced draught fan of the same machine number have same impeller structure. Aynı makine numarasına sahip zorlamalı çekişli fan ve tahrikli çekişli fan aynı çark yapısına sahiptir.

2. Muhafaza:

Kasa, sıradan çelik plakalar tarafından kaynaklı bir sarmaldır.

The casing of a single suction fan is made in three different forms: The No. 8 to 12 casing is made into an integral structure and cannot be disassembled; Tek bir emiş fanının gövdesi üç farklı biçimde yapılır: 8 ila 12 numaralı kasa, yekpare bir yapıda yapılır ve sökülemez; The No. 14 to 16 casing is made into a two open structure; 14-16 no'lu kasa iki açık yapıya yapılır; The No. 18~29.5 casing is made into a three open structure. No. 18 ~ 29.5 kasa üç açık yapıda yapılır.

İndüklenmiş çekiş fanı ve kıvrık plaka aşınmayı önlemek için uygun şekilde kalınlaştırılmıştır.

3. Giriş:

Yakınsak ve aerodinamik hava girişi üniter bir yapıya dönüştürülür ve fanın giriş tarafına vidalanır.

4. Ayar kapısı:

A device for regulating the flow of the fan, axially mounted in front of the air inlet. Hava girişinin önüne eksenel olarak monte edilmiş fan akışını düzenlemek için bir cihaz. The adjustment range is from 0° (full open) to 90°(fully closed). Ayar aralığı 0 ° (tam açık) ila 90 ° (tam kapalı) arasındadır.

5. iletim parçaları:

Şanzıman parçasının ana mili yüksek kaliteli çelikten yapılmıştır ve 5-06 serisi fanların hepsi makaralı rulmanlardan yapılmıştır.

The bearing housing is available in two forms: No. 8 ~ 16 uses a whole cylindrical bearing housing; Rulman yatağı iki biçimde mevcuttur: No. 8 ~ 16, bütün bir silindirik rulman yatağı kullanır; No18 ~ 29.5 uses two independent pillow bearing boxes. No18 ~ 29.5 iki bağımsız yastık yatak kutusu kullanır.

The bearing housing is equipped with a thermometer and an oil level indicator (only the induced draft fan). Rulman yatağı bir termometre ve bir yağ seviye göstergesi ile donatılmıştır (sadece indüklenmiş hava akımı fanı). The lubricating oil uses 46# mechanical oil, and the oil quantity is implemented according to the oil level mark. Yağlama yağı 46 # mekanik yağ kullanır ve yağ miktarı yağ seviyesi işaretine göre uygulanır. When the No8-16 integral cylindrical bearing housing uses dry oil, the oil retaining plate should be added to the ball side of the bearing housing, and the fixing grooves communicate with each other. No8-16 entegre silindirik yatak muhafazası kuru yağ kullandığında, yağ tutma plakası yatak muhafazasının bilya tarafına eklenmeli ve sabitleme olukları birbirleriyle iletişim kurmalıdır. The induced draft fan is equipped with a water cooling device, so a water supply pipe must be installed. İndüklenen taslak fan bir su soğutma cihazı ile donatılmıştır, bu nedenle bir su besleme borusu takılmalıdır. Water consumption varies with temperature, and is generally considered to be 0.5 to 1 m3/h. Su tüketimi sıcaklığa göre değişir ve genellikle 0,5 ila 1 m3 / saat olarak kabul edilir.
