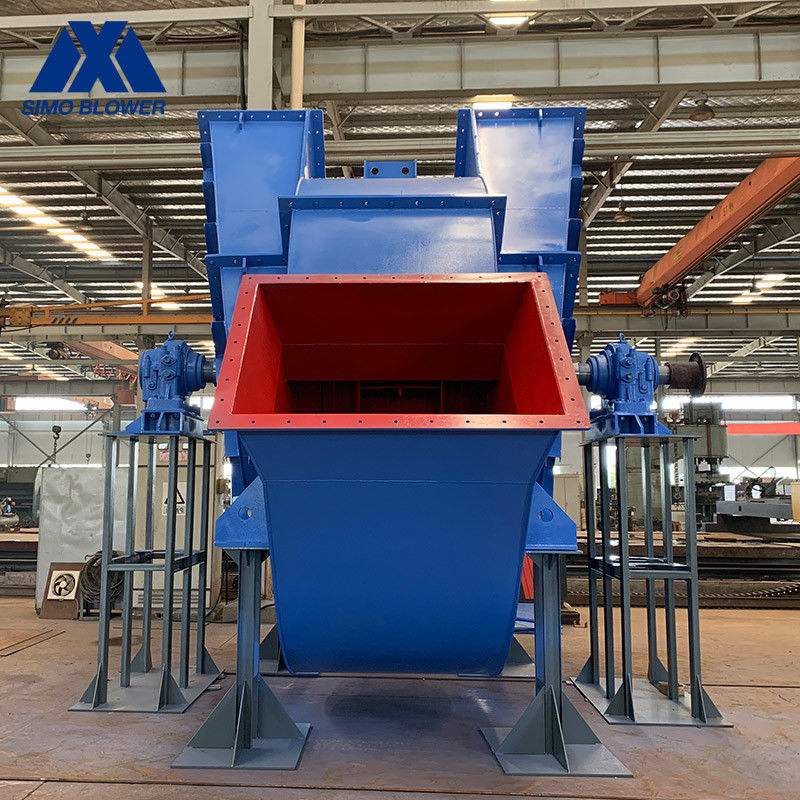

Q235 Yüksek sıcaklıklı santrifugal akış fanı
endüstriyel santrifüj üfleyici
,büyük santrifüj fan
,Q235 Yüksek Sıcaklık Santrifüj Akış Fanı
Büyük Kapasiteli Zararlı Hava Emisyonları Q235 Merkezkaç Akışlı Havalandırıcı
Q235 Zararlı hava emisyonları için santrifugal akış fanı Yüksek sıcaklıklı santrifugal fan
Tanıtım
7-09 serisi orta basınçlı santrifüj akış fanı orta basınçlı ve büyük akışa sahiptir, düşük gürültü serisi fanına aittir ve istikrarlı bir performansı vardır.
Normal sıcaklıkta veya yüksek sıcaklıkta yanmaz gaz (normal hava, yüksek sıcaklıkta gaz, koroziv gaz, tozlu gaz) ve granül / toz / yonga / lif malzemelerinin taşınması için uygundur.
yaygın olarak kullanılan orta basınçlı ağır görevli santrifüj fanı, genellikle kazanlar, toz toplayıcılar, kükürtten arındırma sistemleri, çimento, kimyasal, metalürji,Elektrik gücüAyrıca genel havalandırma için de kullanılabilir.
Teknik veriler
|
ÜRÜNCÜ PARAMETRELERİ
|
|||
|
Uygulama
|
Sıcaklık | Normal sıcaklıkta hava, sıcak hava | |
| Hava bileşimi | Temiz hava, Tozlu hava, Koroziv gaz, Yakılabilir gaz, Toz malzemeleri, Hafif parçacık malzemeleri | ||
|
Merkezi kanatlı akış nefesi fanı performansı
|
İndirici çapı |
1500-3500 |
mm |
| Ana şaftın hızı |
≤1450 |
rpm | |
| Basınç aralığı |
4217-15694 |
Baba. | |
| Akış aralığı |
4293-773605 |
M3/h | |
|
Merkezi kanatlı akış nefesi fan yapısı
|
Kılıç | Geriye doğru. | |
| Sürücü desteği | SWSI (Tek Genişlik, Tek Giriş), İmpeller fazla asıldı. | ||
| Sürücü sistemi |
Bağlantı |
Görebilir. | |
| Yağlama | Yağ banyosu yağlama | ||
| Römork soğutma | Hava soğutması, Su soğutması, Yağ soğutması | ||
|
Merkezi kanatlı akış nefesi fanı
SistemYapılandırma
|
Motor | ABB, SIEMENS, WEG, TECO, SIMO, Çin markası... |
Görebilir. |
| İndirici | Q235, Q345, SS304, SS316, HG785, DB685... | ||
|
Kaplama, hava giriş koni, Hava giriş damper |
Q235, Q345, SS304, SS316, HG785, DB685... | ||
| Ana şaft | 45# çelik (Yüksek dayanıklı karbon yapı çeliği), 42CrMo, paslanmaz çelik... | ||
| Yükleme | FAG, SKF, NSK, ZWZ... | ||
|
Merkezi kanatlı akış nefesi fan isteğe bağlı
Bileşenler |
Sistem taban çerçeve, koruyucu tarama, ses kesici, giriş ve çıkış boru hattı telafi edici, Giriş ve Çıkış flensleri, amortisörler, elektrikli aktüatörler, şok izolatörleri, diafragma bağlantıları, sıvı bağlantıları, motor yağmur kapağı, sıcaklık sensörü, titreşim sensörü, yumuşak başlangıç, inverter,Özel Elektrik MotoruSistem izleme aracı, yağ sistemi, üst yağ tankı vb. |
||
Avantajları ve Özellikleri
1.Merkezi kanatlı akış nefesi fanıDaha yüksek çıkış basıncı çıkarabilir ve daha az gürültü ile daha fazla gaz akışı sağlayabilir.
2Müşterinin performans gereksinimlerine göre özel tasarlanmış ve CFD teknolojisi ile optimize edilmiş, enerji tüketimi benzer modellerden daha düşüktür.
3Hava akışı kanalı ve döngü birkaç kez optimize edildi, bu da sıradan büyük akışlı fanlardan daha verimli ve enerji tasarrufu sağlıyor.
4Döner ve ana şaftın malzemesi için yüksek dayanıklı karbon çelik, düşük alaşımlı çelik, yüksek sıcaklık alaşımlı çelik,Yüksek sıcaklığa dayanıklı, farklı çalışma koşulları için yüksek dayanıklı alaşımlı çelik sıcaklık ve çalışma hızı, böylece rotor ve ana şaft yüksek sıcaklıkta hala güvenilir bir dayanıklılığı koruyabilir.
5Toz içeren gazlar için, küçük miktarda tozdan çok büyük bir toz içeriğine kadar çeşitli çalışma koşullarını karşılayabiliriz.bıçağın yüzey sertliği HRC60 ~ 70'e ulaşabilir, bu da makinenin ömrünü 3 kattan fazla uzatabilir.
6.Merkezi kanatlı akış nefesi fanıVentilatörün istikrarlı çalışmasını sağlamak için döngü yüksek standart dinamik denge düzeltmesine tabi tutulur.
7.Merkezi kanatlı akış nefesi fanıSistem, müşterilerin taşıma maliyetini büyük ölçüde azaltan ayırılabilir bir tasarımı benimser.
8Her bir parçanın bir kurulum numarası vardır ve kurulum kılavuzunun rehberliği altında başarıyla monte edilebilir.
9Yerel kurulum rehberliği hizmetleri sunmak.
