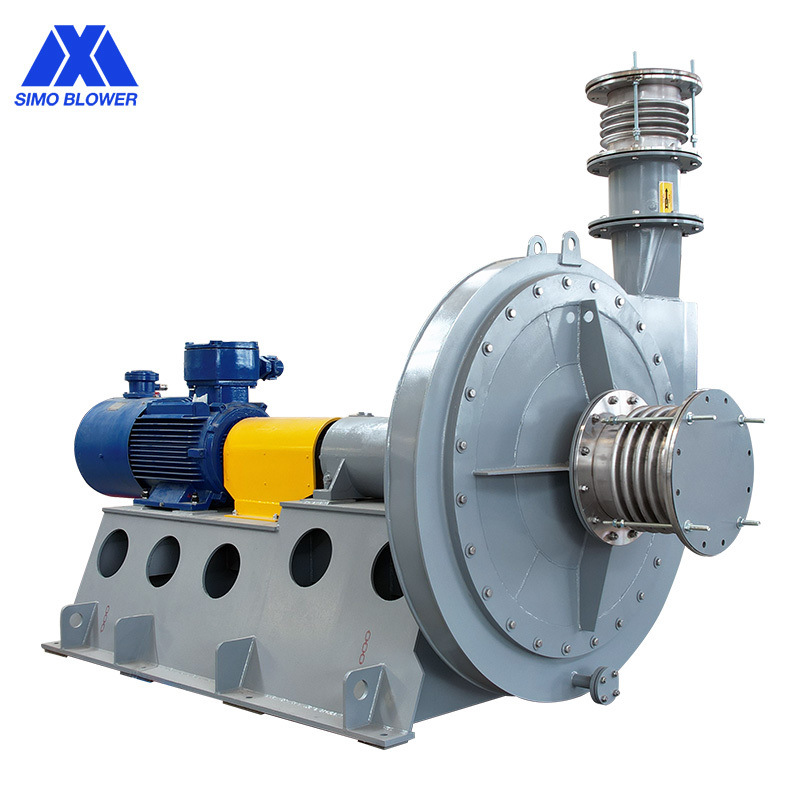

Endüstriyel Sınıf Koruma tehlikeli Ortamlar için sıfır sızıntılı endüstriyel santrifüj fan
SIMO Blower, uzun yıllardır kimya endüstrisinde derinlemesine yer almaktadır ve kullanım için birçok yeni model tasarlamış ve dünya çapındaki müşterilerden geniş övgü almıştır.
Esas olarak elektrik ark ocağı egzoz gazı arıtma ekipmanının toz emisyon gereksinimlerini karşılamak, atölye ortamını iyileştirmek, "endüstriyel işletmeler için sıhhi standartlar" gerekliliklerini karşılayan ve aynı işlevsel gereksinimlere sahip çeşitli durumlarda da kullanılabilen elektrikli fırın çalışma alanındaki toz konsantrasyonunu sağlamak.
5-12 serisi santrifüj fan, 5-11 serisi orta basınçlı santrifüj fanın geliştirilmiş bir versiyonudur.
5-11 serisinden daha büyük bir çıkış akışına sahiptir. Ayrıca endüstriyel alanda çeşitli yaygın gazları ve sert malzemeleri taşımak için de kullanılır, uygulama nesnesi 5-11 serisi fan ile tamamen aynıdır.
Esas olarak akışkan yatak sistemi, duman egzozu, malzeme kurutma, endüstriyel toz toplayıcı / filtrasyon sistemi, baca gazı kükürt giderme, baca gazı denitrifikasyonu, endüstriyel kazan indüklenmiş hava, çimento üretim hattı, endüstriyel atık ısı geri kazanım cihazı, mineral tozu sinterleme (sinterleme makinesi), Kok üretimi (kok fırını) vb., özellikle yüksek sıcaklık, aşınma ve korozyon gibi çeşitli zorlu koşullar için uygundur.
Ürün özellikleri :
1. Daha düşük gürültü ile daha yüksek bir çıkış basıncı sağlayabilirken daha fazla gaz akışı sağlayabilir. Daha yüksek ortam sıcaklıklarında kararlı çalışma.
2. Fan hızı, fanın en yüksek verimlilik noktasında çalışmasını ve enerji israfını azaltmasını sağlamak için farklı kasnak çapları eşleştirilerek esnek bir şekilde ayarlanabilir.
3. Kayış gevşekliğinden kaynaklanan enerji kaybını azaltmak için motor kayar kılavuzları sağlanmıştır.
4. Fan çalışma izleme cihazının kurulumunu kolaylaştırmak için yatak yuvası sıcaklık ve titreşim sensörü montaj konumları için ayrılmıştır.
5. Sıvı yağlayıcı kullanın, yağı değiştirmek ve doldurmak için yatak yuvasını açmaya gerek yoktur. Yatak yuvası, yağlayıcının kalitesini ve stoğunu kolayca gözlemlemek için bir gözlem penceresi ile sağlanmıştır.
6. Yatak yuvası bir labirent mekanik conta, içinde benzersiz bir sızdırmaz yağ tasarımı, üstte bir havalandırma deliği ve bağlantı yerinde bir sızdırmazlık maddesi kullanır, yatak yuvasında yağ sızdırma olasılığını tamamen ortadan kaldırır.
7. Çark, kaynak sırasında oluşan iç gerilmeyi tamamen ortadan kaldırmak için tavlanır ve çarkın sürünme ve çatlaklardan geçmemesini sağlar.
8. Fanın kararlı çalışmasını sağlamak için çark, yüksek standartta dinamik denge düzeltmesine tabi tutulur.
9. Üretim tamamlandıktan sonra,tüm ürünler güvenilir çalışma için çalışma ve titreşim değerleri açısından test edilir.
| Seri no. | 5-12serisi | Özellik seçimi | |||||
| Normal | korozyon önleyici | aşınmaya dayanıklı | Yüksek sıcaklık | patlamaya dayanıklı | Açıklamalar | ||
| Performans | Çark çapı | 400-3300mm | |||||
| Dönme hızı | ≤4000dev/dak | ||||||
| Basınç aralığı | 684-8687Pa | ||||||
| Akış aralığı | 590-700735m3/saat | ||||||
| Yapı | Bıçak tipi | Geriye doğru, Düz, Kanat tipi | |||||
| Çark desteği | SWSI (Tek Genişlik, Tek Giriş), DWDI (Çift Genişlik, Çift Giriş), Konsol tipi | ||||||
| Yağlama yöntemi | Yağ banyosu yağlaması, gres yağlaması, yağlama yağı istasyonu | Belirtilebilir | |||||
| Soğutma yöntemi | Hava soğutma, Su soğutma, Yağ soğutma | Belirtilebilir | |||||
| Tahrik modu | Doğrudan tahrik, Kaplin tahrikli, Kayış tahrikli | Belirtilebilir | |||||
| Gaz bileşimi | Gaz sıcaklığı | Normal | Müşteri talebi | Müşteri talebi | ≥250ºC | Müşteri talebi | |
| gaz özellik | Temiz gaz | Aşındırıcı gaz | Partikül tozu | Yüksek sıcaklık gazı | Yanıcı gaz, patlayıcı gaz | ||
| Sistem konfigürasyonu | Motor markası | Çin'in ünlü markası, ABB, Siemens, WEG vb. | Belirtilebilir | ||||
| Çark | Yüksek kaliteli karbon çeliği | FRP, Paslanmaz çelik, Kauçuk Kaplama | Aşınmaya dayanıklı katman veya aşınmaya dayanıklı astar, seramik yama | Yüksek sıcaklık yüksek kaliteli alaşımlı çelik | FRP, Alüminyum alaşımı | Belirtilebilir | |
| Hava girişi konisi | Yüksek kaliteli karbon çeliği | FRP, Paslanmaz çelik, Kauçuk Kaplama | Yüksek kaliteli karbon çeliği | Yüksek kaliteli karbon çeliği | Yüksek kaliteli karbon çeliği | Belirtilebilir | |
| Kasa | Yüksek kaliteli karbon çeliği | FRP, Paslanmaz çelik, Kauçuk Kaplama | Yüksek kaliteli karbon çeliği | Yüksek kaliteli karbon çeliği | Yüksek kaliteli karbon çeliği | Belirtilebilir | |
| Hava damperi | Yüksek kaliteli karbon çeliği | FRP, Paslanmaz çelik, Kauçuk Kaplama | Yüksek kaliteli karbon çeliği | Yüksek kaliteli karbon çeliği | Yüksek kaliteli karbon çeliği | Belirtilebilir | |
| Ana mil | Yüksek mukavemetli karbon çeliği, Alaşımlı yapısal çelik | Belirtilebilir | |||||
| Rulman | ZWZ, SKF, FAG, NSK | Belirtilebilir | |||||
| Rulman yuvası | Dökme demir | ||||||
| Temel cıvataları | GB799-1988 | ||||||
| Opsiyonel parçalar | Sistem temel çerçevesi, Koruyucu tarama, Susturucu, Giriş ve Çıkış esnek bağlantıları, Giriş ve Çıkış karşı flanşı, Hava damperi, Elektrikli aktüatör, Şok emici, Diyafram kaplini, Akışkan kaplini, Motor yağmur kapağı, Sıcaklık sensörü, Titreşim sensörü, Yumuşak yol verici, İnvertör, Özel Elektrik Motoru, Sistem izleme Cihazı. | ||||||
SIMO, birçok denizaşırı projede sahipleri desteklemiş ve başarılarına katkıda bulunmuştur.
-
